Al pedir bridas, el fabricante debe recibir la siguiente información:
1. Tipo de brida (cuello de soldadura, deslizable, roscado, brida de unión solapada)
| Brida de anclaje | Brida de cara plana | Brida de orificio | Brida de junta anular | Anillos de espiga |
| Brida de respaldo | Brida plana | Placa de orificio | anillo de manga | Brida partida |
| Brida ciega | Brida de ranura y lengüeta | Brida roscada plana ovalada | Espaciador de anillo (espaciador de paleta) | Brida cuadrada |
| Anillo de sangrado | Brida de cubo alto | Paleta en blanco | Brida del eje | Brida de anillo giratorio |
| Brida ciega | Brida integral | Bridas de placa | Ejes para Brida de Bomba | Brida frontal con ranura de lengüeta |
| Brida roscada ciega | Collar de cuello de soldadura de brida de junta de solapa | Brida de precisión | Deslizarse en la brida | Brida roscada |
| Brida compacta | Brida de junta de regazo | Brida Pubble | Brida de soldadura por encastre | Placa de tubos |
| Brida de placa de disco | Brida de cuello de soldadura larga | Brida de cara elevada | Anillo espaciador | Brida de cuello de soldadura |
| Brida de expansión | Brida de placa suelta | Brida empotrada | Brida ciega de gafas | Brida soldada |
| Brida hembra y macho | Nipoflange | Reducir brida | Pala (Padle Blanks Blind) | Tipos de bridas |
2. Especificación de brida (ejemplo ASME B16.5, ASME B16.47 tipo A, EN 1092-1, JIS, UNI, DIN, etc.)
|
Bridas ANSI/ASME B16.47 |
Bridas ANSI/ASME B16.36 |
Bridas ANSI/ASME B16.5 |
Pr. ES1902-1 Bridas |
|
Bridas DIN |
Bridas JIS |
Bridas BS 4504 |
Bridas BS 10 |
|
Bridas MSS SP-44 |
Bridas JIS B2220 |
Bridas KS B1503 |
Bridas UNI |
|
Bridas SABS/SANS 1123 |
AS 2129, AS 4087 Bridas |
ISO 9624, ISO 7005-1 Bridas |
Estándar de bridas AWWA |
|
Bridas estándar GOST |
Bridas API |
Bridas AS/ANZ 4331.1 |
Brida Serie A |
|
Brida Serie B |
Bridas SAE J518 |
Brida GB |
Bridas estándar noruegas |
3. Tamaño nominal de la tubería (NPS)
Tabla de conversión de NPS a DN
La tabla muestra la conversión entre NPS y el diámetro exterior de la tubería en pulgadas, mm y DN (diámetro nominal):
|
TUBO NPS |
Diámetro exterior de la tuberíaen pulgadas |
Diámetro exterior del tuboen mm |
NPS a DNconversión |
|
1/8 |
0.404 |
10.26 |
6 |
|
1/4 |
0.54 |
13.72 |
8 |
|
3/8 |
0.675 |
17.15 |
10 |
|
1/2 |
0.84 |
21.34 |
15 |
|
¾ |
1.05 |
26.67 |
20 |
|
1 |
1.315 |
33.40 |
25 |
|
1 ¼ |
1.66 |
42.16 |
32 |
|
1 ½ |
1.9 |
48.26 |
40 |
|
2 |
2.375 |
60.33 |
50 |
|
2 ½ |
2.875 |
73.03 |
65 |
|
3 |
3.5 |
88.90 |
80 |
|
3 ½ |
4 |
101.60 |
90 |
|
4 |
4.5 |
114.30 |
100 |
|
4 ½ |
5 |
127.00 |
115 |
|
5 |
5.563 |
141.30 |
125 |
|
6 |
6.625 |
168.28 |
150 |
|
7 |
7.625 |
193.68 |
— |
|
8 |
8.625 |
219.08 |
200 |
|
10 |
10.75 |
273.05 |
250 |
|
12 |
12.75 |
323.85 |
300 |
|
14 |
14 |
355.60 |
350 |
|
16 |
16 |
406.40 |
400 |
|
18 |
18 |
457.20 |
450 |
|
20 |
20 |
508.00 |
500 |
|
22 |
22 |
558.80 |
550 |
|
24 |
24 |
609.60 |
600 |
|
26 |
26 |
660.40 |
650 |
|
28 |
28 |
711.20 |
700 |
|
30 |
30 |
762.00 |
750 |
|
32 |
32 |
812.80 |
800 |
|
34 |
34 |
863.60 |
850 |
|
36 |
36 |
914.40 |
900 |
|
38 |
38 |
965.20 |
950 |
|
40 |
40 |
1016.00 |
1000 |
|
42 |
42 |
1066.80 |
1050 |
|
44 |
44 |
1117.60 |
1100 |
|
46 |
46 |
1168.40 |
1150 |
|
48 |
48 |
1219.20 |
120 |

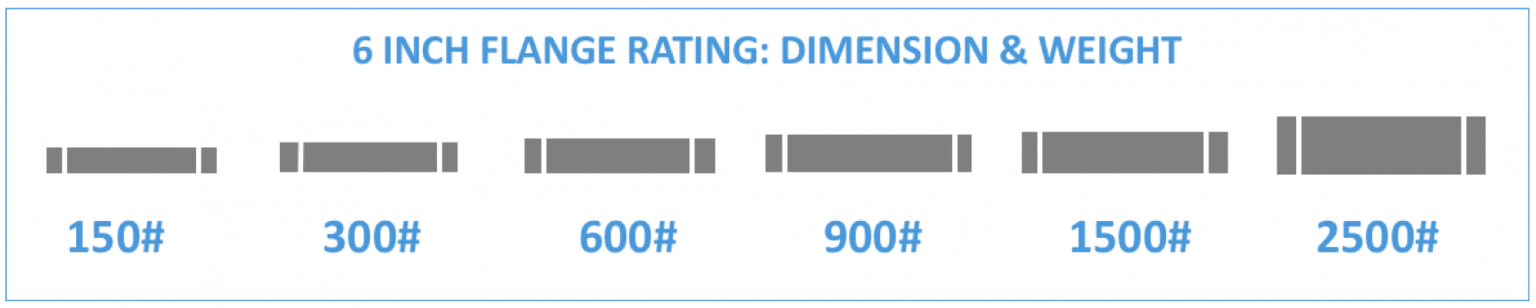

4. Clasificación (o clase) de brida: para bridas ASME, la clasificación puede oscilar entre 150 y 2500; para bridas JIS B2220 y bridas KS1503, la clasificación puede variar de 5k a 30k; para PN 6 a PN 100 para bridas estándar europeas y rusas (DIN, UNI, EN 1092-1, GOST 12820 / 12821-80); y para Clase 600/3, 1000/3, 1600/3, 2 (estándar sudafricano para bridas)
5. Programación de tubería (para cuello de soldadura y bridas de soldadura por encastre)
6. Tipo de cara de brida (FF; RF, RTJ): según ASME B16.5, la cara realzada es la cara estándar para bridas (diferentes caras, como RTJ o cara plana FF, deben pedirse específicamente)
7. Acabado de la superficie de la brida (liso, común, dentado concéntrico, etc.)
8. Grado del material (carbono forjado, inoxidable, dúplex, aceros de aleación de níquel o materiales no ferrosos como cuproníquel, cobre, aluminio y bronce)
