El diseño de brida roscada (también llamado "brida atornillada") utiliza una rosca de tornillo para conectar la brida a una tubería. Se corta una rosca macho en un extremo de la tubería mientras que se corta una rosca hembra en el orificio de la brida; luego se enrosca el tubo roscado macho en la brida roscada hembra.
|
|
|
|

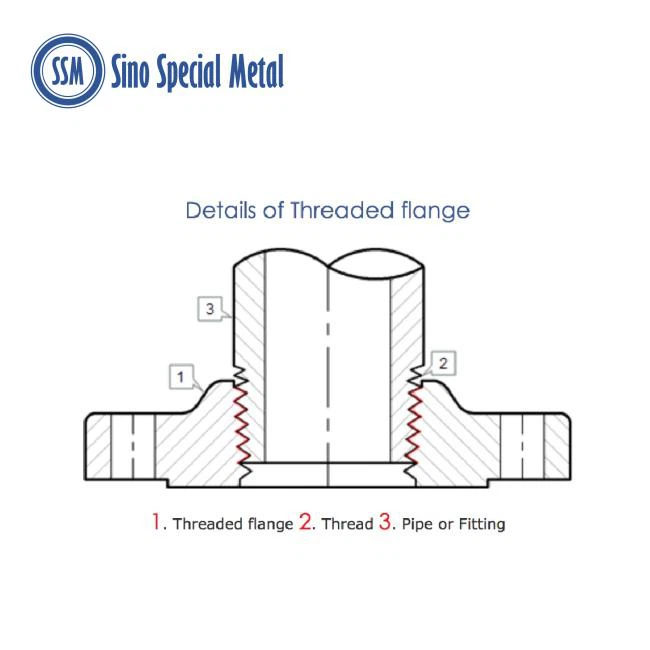

Detalles de la brida roscada: 1. brida roscada; 2. hilo; 3. tubería o accesorio |
|
Aunque el diseño de brida roscada está disponible en muchos tamaños y clasificaciones de presión, se usa principalmente para sistemas de tuberías de tamaño pequeño, es decir, menores o iguales a 4 pulgadas. Su uso también suele estar restringido a sistemas no tóxicos, sistemas de baja presión y sistemas de baja temperatura. Las bridas roscadas de ½ pulgada a 2-pulgadas son mucho más comunes que las de 2 pulgadas o más. Debido a sus aplicaciones de baja presión, las bridas roscadas usan solo caras planas y elevadas. No son adecuados para aplicaciones de alta temperatura porque la geometría de la rosca se distorsionaría, lo que a menudo provoca fugas.
La principal ventaja de las bridas roscadas es que se pueden conectar a una tubería sin necesidad de soldadura. Formar uniones sin necesidad de soldar es una ventaja considerable y es esencial en algunos lugares e industrias, por ejemplo, áreas explosivas (áreas clasificadas Ex) como estaciones de servicio, plantas de hexano, tiendas con fluidos inflamables, etc. Si no se requiere soldadura, una fuente potencial de encendido se elimina. Otra ventaja es que es más rápido y fácil montar y desmontar una junta de brida roscada que una junta de brida soldada.
Las bridas roscadas no son adecuadas para tuberías que tienen un espesor de pared delgado, ya que es difícil cortar una rosca en dichas tuberías. En algunos casos, se puede usar una soldadura de sello para aumentar la integridad de la brida y reducir la probabilidad de fugas. Agregar una soldadura de sello aumentará la integridad de la brida, pero también hará que la junta sea más difícil de armar y desarmar (porque la soldadura la convierte en una junta permanente).
La mayoría de los grupos y asociaciones de ingeniería limitan el uso de bridas roscadas a un rango de tamaño de ½ a 4 pulgadas y una clase de presión de 300 e inferior. Debido a que no se usa soldadura, las bridas roscadas son más propensas a las fugas que sus contrapartes de unión soldada, y el sello es susceptible de dañarse si ocurre una desalineación de la brida. Por estas razones, las bridas roscadas son una mala elección para sistemas peligrosos donde las fugas podrían tener consecuencias catastróficas.
Técnicas de Ensayos No Destructivos (NDT)
La radiografía se puede utilizar para verificar la corrosión en la cara de la brida y también el acoplamiento/alineación de la rosca.
Normas ASME
Los requisitos para las conexiones de bridas roscadas se reflejan en las normas ASME B1.20.1 y ASME B31.3.
Especificación estándar para bridas roscadas
|
Dimensiones |
ANSI B16.5, ANSI B16.47 Series A y B, MSS SP44, ASA, API-605, AWWA, dibujos personalizados |
|
Tamaño |
1/2" (15 NOTA) a 48" (1200 NOTA) |
|
Clase |
150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN estándar ND-6,10, 16, 25, 40 Etc. |
|
ESTRUENDO |
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673 |
|
licenciatura |
BS4504, BS4504, BS1560, BS10 |
|
Tipo de cara de brida |
Cara plana (FF), cara realzada (RF), junta tipo anillo (RTJ) |
Material y grados de bridas roscadas
|
Bridas roscadas de acero inoxidable |
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L |
|
Bridas roscadas de acero dúplex y súper dúplex |
ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 |
|
Bridas roscadas de acero al carbono |
ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706 |
|
Bridas roscadas de acero al carbono para baja temperatura |
ASTM A350, LF2, LF3 |
|
Bridas roscadas de acero aleado |
ASTM/ASME A/SA 182 y A 387 F1, F5, F9, F11, F12, F22, F91 |
|
Bridas roscadas de acero de aleación de cobre |
ASTM SB 61 , SB62 , SB151 , SB152 N.º UNS C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), N.º UNS C 10100, 10200, 10300, 10800, 12000, 12200 |
|
Bridas roscadas de aleación de níquel |
ASTM SB564, SB160, SB472, SB162 Nickel 200 (UNS No. N02200), Nickel 201 (UNS No. N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500), Inconel 800 (UNS No. N08800), Inconel 825 (UNS No. N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), Aleación 20 (Núm. UNS N08020) |
