ASME B16.47 cubre clasificaciones de presión y temperatura, materiales, dimensiones, tolerancias, marcado y pruebas para bridas de tubería en tamaños NPS 26 a NPS 60.
Se incluyen bridas con designaciones de clase nominal 75, 150, 300, 400, 600 y 900 con requisitos dados en unidades SI (métricas) y habituales de EE. UU., con diámetro
de pernos y orificios para pernos de brida expresados en unidades de pulgadas.
Esta norma se limita a
(a) bridas hechas de materiales fundidos o forjados.
(b) bridas ciegas hechas de materiales fundidos, forjados o de placas.
También se incluyen en esta norma los requisitos y recomendaciones con respecto a los pernos de las bridas, las juntas de las bridas y las uniones de las bridas.
ASME B16.47 proporciona dos series de dimensiones de brida.
La Serie A especifica las dimensiones de brida para bridas de uso general. La serie B especifica las dimensiones de brida para bridas compactas que, en la mayoría de los casos, tienen diámetros de círculo de pernos más pequeños que las bridas de la serie A.
Estas dos series de bridas, en general, no son intercambiables. El usuario debe reconocer que algunas válvulas bridadas, equipos atornillados entre bridas y equipos bridados pueden ser compatibles con solo una serie de estas bridas.
|
ASME B16.5 |
El estándar ASME B16.5 cubre bridas de tubería de acero y accesorios con bridas desde NPS 1/2 hasta NPS 24 métrico/pulgada en clase de presión 150 a clase 2500. Cubre clasificaciones de presión y temperatura, materiales, dimensiones, tolerancias, marcado, pruebas y métodos de designar aberturas para bridas de tubería y accesorios bridados. |
|
ASME B16.47 |
Para tamaños más grandes, el estándar ASME B16.47 cubre clasificaciones de presión y temperatura, materiales, dimensiones, tolerancias, marcas y pruebas para bridas de tubería en tamaños NPS 26 a NPS 60 y en clasificaciones Clases 75, 150, 300, 400, 600 y 900. |
|
ASME B16.47 serie A |
ASME B16.47 serie B |
|
Las bridas MSS SP-44 están designadas como bridas ASME B16.47 Serie A |
Las bridas API 605 están designadas como bridas ASME B16.47 Serie B |
|
Las bridas ASME B16 47 Serie A son mucho más gruesas, pesadas y fuertes que las bridas Serie B en el mismo tamaño y clasificación de presión, por lo que pueden soportar más carga externa que el tipo Serie B. |
Las bridas ASME B16.47 Serie B necesitan más sujetadores (pernos y tuercas) pero más pequeños que las bridas Serie A y tienen un diámetro de círculo de pernos más pequeño que el de las bridas Serie A. |
|
Los estándares de la Serie A y la Serie B definen bridas de cuello soldado y bridas ciegas en tipo de cara elevada (RF), pero solo la Serie A define bridas de junta tipo anillo (RTJ) de Clase 300 a Clase 900 dentro de este estándar. |
|
|
Desde un punto de vista comercial, las bridas ASME B16.47 Serie A son más caras que las bridas ASME B16 47 Serie B. |
|
|
La mayoría de los usuarios o diseñadores de tuberías pueden elegir bridas Serie A para la nueva tubería o equipo. |
Pero si está realizando alguna renovación, trabajo de reemplazo o diseño de tuberías no críticas, las bridas de la Serie B son más populares. |
¿Cuál es la diferencia entre las bridas ASME B16.47 y 16.45?
El estándar ASME B16.5 cubre bridas de tubería de acero y accesorios con bridas desde NPS 1/2 hasta NPS 24 métrico/pulgada en clase de presión 150 a clase 2500. Cubre clasificaciones de presión y temperatura, materiales, dimensiones, tolerancias, marcado, pruebas y métodos de designar aberturas para bridas de tubería y accesorios bridados. Dos bridas muy importantes, como la brida con cuello soldado y las bridas ciegas, se usan muy comúnmente en los sistemas de tuberías. El término "B16.5" o "B16 5" se usa intercambiable y se refiere al mismo estándar. Sin embargo, el estándar ASME B16 5 (ANSI B16 5) solo cubre tamaños de hasta 24 pulgadas. Para tamaños más grandes, el estándar ASME B16.47 cubre clasificaciones de presión y temperatura, materiales, dimensiones, tolerancias, marcas y pruebas para bridas de tubería en tamaños NPS 26 a NPS 60 y en clasificaciones Clases 75, 150, 300, 400, 600 y 900.
Conclusiones:
Las bridas de cuello soldado estándar, deslizantes, ciegas, etc. están cubiertas por el estándar B16.5 para tamaños de tubería nominal de hasta 24". Los tamaños de 26" y más grandes están cubiertos por B16.47 serie A o serie B para cuello soldado y bridas ciegas. La brida de la serie A es más pesada, más gruesa y cuesta más, mientras que la brida de la serie B tiene más orificios para pernos y es más liviana y económica que la serie A. La brida API605 y las bridas de la serie B son lo mismo.
Consulte los documentos a continuación para comparar los tamaños de brida en dos estándares principales (B16.5 y B16.47)
Dimensiones de la brida según el estándar ASME B 16 5 para brida con cuello para soldar n.° 150, brida ciega, brida deslizante, soldadura por encastre y brida traslapada
Dimensiones de brida según ASME B16 47 serie A estándar para cuello de soldadura n.º 150 y brida ciega

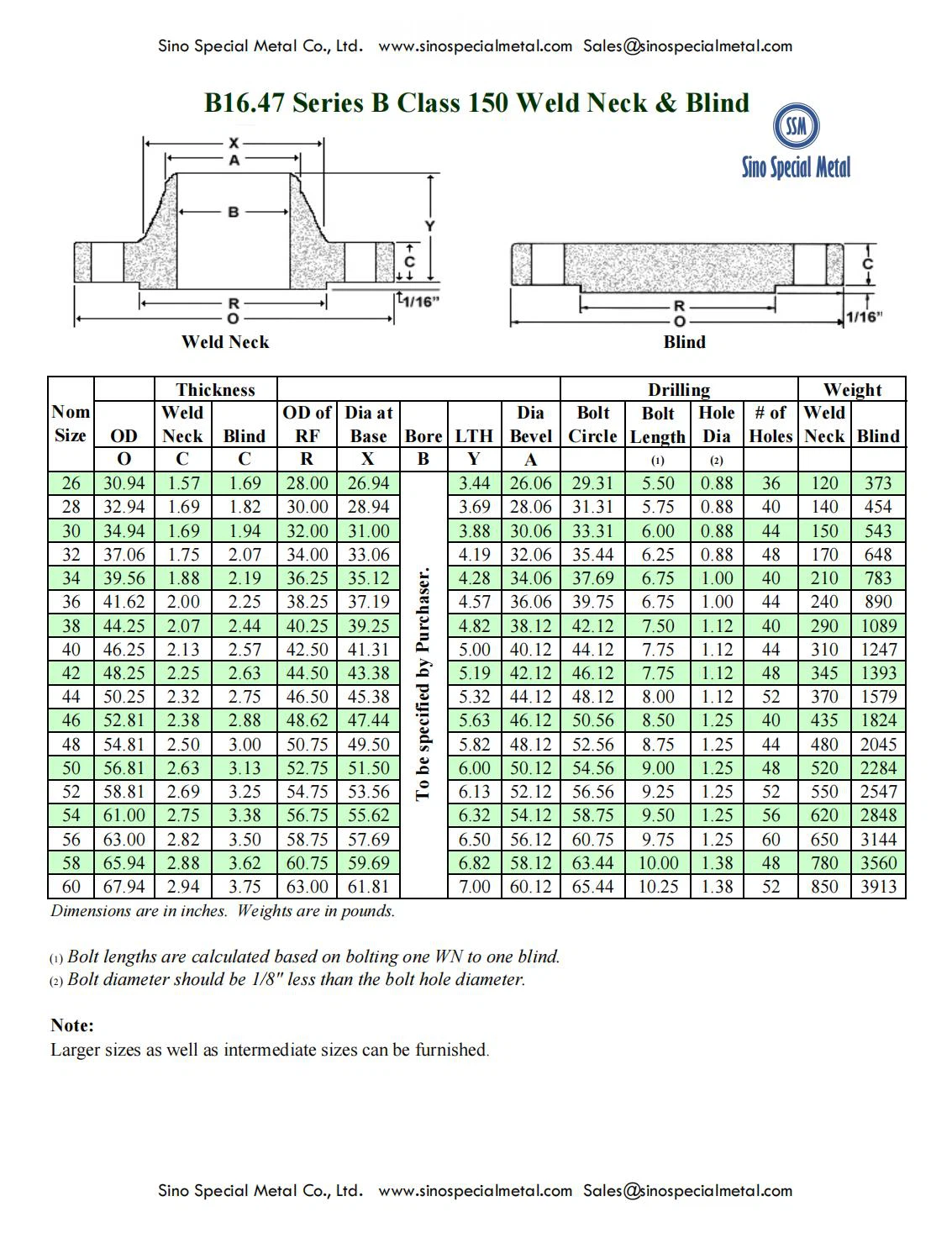

Dimensiones de brida según ASME B 16.47 serie B estándar para cuello de soldadura n.° 150 y brida ciega
