¿Qué son las bridas de tubería?
Bridas Generales
Las bridas se utilizan para conectar tuberías, válvulas, bombas y otros equipos para construir un sistema de tuberías. Además, facilita la limpieza, inspección y personalización. Por lo general, las bridas están soldadas o atornilladas. Se atornillan dos bridas juntas con un sellador entre ellas para crear una unión bridada.
Los tipos de bridas más utilizados en la industria petroquímica y química son.
Todos los tipos, excepto la brida de unión traslapada, se proporcionan con una cara de brida elevada.
Componentes para Bridas
Las bridas de las tuberías se crean a partir de una variedad de materiales, que incluyen acero inoxidable, hierro fundido, aluminio, latón, bronce y plástico, pero el material más común es el acero al carbono forjado y mecanizado.
Además, para aplicaciones especializadas, las bridas, como los accesorios y las tuberías, suelen estar revestidas internamente con capas de materiales de una calidad completamente diferente a la de las propias bridas.
En la mayoría de las circunstancias, el material de una brida se determina durante la selección de la tubería; las bridas suelen estar hechas del mismo material que la tubería.
A menos que se indique lo contrario, todas las bridas cubiertas en este sitio web cumplen con las normas ASME y ASTM. ASME B16.5 analiza las dimensiones, las tolerancias de las dimensiones, etc., mientras que la ASTM describe las diversas características de los materiales.
Medidas para Bridas
Cada brida ASME B16.5 tiene un conjunto de dimensiones prescritas. Si un dibujante en Japón, un preparador de trabajos en Canadá o un instalador de tuberías en Australia se refiere a una brida Welding Neck NPS 6, Clase 150, Schedule 40 ASME B16.5, entonces se refiere a la brida que se muestra a continuación.
Si se pide la brida, el proveedor desea saber la calidad del material. ASTM A105 es una brida forjada de acero al carbono, mientras que A182 es una brida forjada de acero inoxidable.
Por lo tanto, un pedido correcto a un proveedor debe especificar dos estándares.

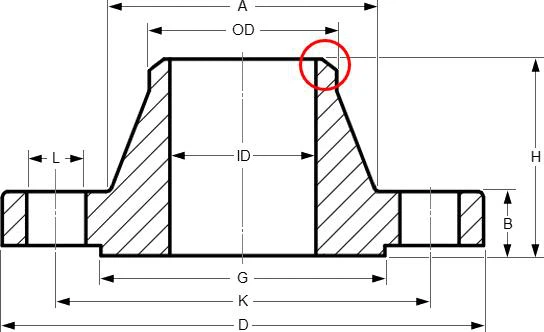

Brida con cuello de soldadura NPS 6, Clase 150, Schedule 40, ASME B16.5 / ASTM A105
A - Ø192,1|DE - Ø168.3|L - Ø22,4|DI - Ø154.1|G - Ø215,9|K - Ø241,3|D - Ø279,4|segundo - 25.4|H - 88.9|Altura RF - 1.6
La brida de arriba tiene 8 orificios para pernos y un bisel de soldadura de 37,5 grados (círculo rojo). Todas las dimensiones dadas están en milímetros. No es necesario especificar la cara elevada (RF), porque ASME B16.5, cada brida se entrega de forma estándar con una cara elevada. Solo se debe especificar un diseño diferente (junta tipo anillo (RTJ), cara plana (FF), etc.).
Conexiones atornilladas con bridas
Una conexión de brida atornillada es una combinación de numerosos elementos complejos (brida, pernos, juntas, proceso, temperatura, presión, medio). Todos estos factores están interconectados y dependen unos de otros para un buen resultado.
Para la confiabilidad de la junta bridada es fundamental el control competente del procedimiento de elaboración de la junta.

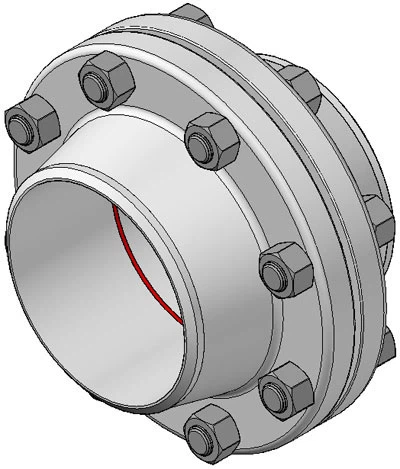

Conexión de brida atornillada típica
Desde hace varios años, la industria se ha dado cuenta de la importancia de la instalación y el montaje.
En Europa, el énfasis ha estado en garantizar que la fabricación de juntas sea realizada por expertos capacitados y validados, y esto ha resultado en la producción de TS EN 1591 Parte 4, una norma técnica europea. Esta norma se aplica a los técnicos de empernado y sus supervisores, los ingenieros responsables, que quitan, ensamblan y aprietan las conexiones empernadas de los sistemas presurizados de servicio vital de cualquier configuración.
La norma proporciona una metodología para la formación y evaluación de los técnicos que participan en la fabricación y el desmontaje de juntas de bridas, y se puede comparar con los requisitos de formación para los soldadores que realizan trabajos en recipientes a presión. Su publicación destaca la importancia de una supervisión competente del proceso de creación de juntas para garantizar que la brida funcione sin fugas.
Una conexión de junta de brida atornillada puede tener fugas por varias causas, incluida la junta.
Incluso cuando todos los componentes interdependientes complejos de una conexión de brida con unión atornillada funcionan en perfecta armonía, el factor individual más importante que determina el éxito o el fracaso de esa conexión de brida con unión atornillada será la atención del instalador a los procedimientos de instalación y montaje adecuados. Si se realiza correctamente, el ensamblaje permanecerá libre de fugas durante su vida útil prevista.
Todavía hay una serie de bridas especiales como ..
¿Qué es un accesorio con brida?
Los accesorios con bridas se utilizan para conectar dos o más tuberías. Cada tubería debe tener una brida, que es una cresta elevada que rodea la circunferencia exterior de la tubería. Utilizando pernos, abrazaderas u otros sujetadores, los instaladores unen las dos bridas por compresión. En lugar de conectores roscados convencionales, soldadura o soldadura blanda, se puede utilizar un accesorio bridado. Ciertos tipos de bridas se combinan con soldadura blanda o blanda para hacer una unión de tubería más fuerte.
Por su función o apariencia, se pueden identificar varios tipos de accesorios con bridas entre sí. Los accesorios utilizados en tuberías o líneas de gas extremadamente grandes tienen una brida con una cara lisa y una sucesión de orificios pretaladrados. Cuando dos de estos accesorios con bridas se unen, se colocan pernos en los orificios de las bridas para establecer una conexión sólida y duradera. Las aplicaciones de alta presión pueden utilizar un accesorio bridado con un cuello cónico. Esta forma de conexión generalmente requiere soldadura y pernos para resistir la tremenda presión ejercida por el contenido de la tubería.
Los instaladores que deben agregar un accesorio con brida en el campo pueden optar por un accesorio roscado, que tiene roscas internas similares a las que se encuentran en los extremos de la mayoría de las tuberías. Esto permite que el instalador simplemente atornille el accesorio en la tubería para asegurarlo. Un accesorio roscado hace que sea sencillo para los trabajadores cortar tuberías al tamaño requerido para reparaciones rápidas y luego fabricar roscas en el extremo usando un enhebrador de tuberías para acomodar la brida.

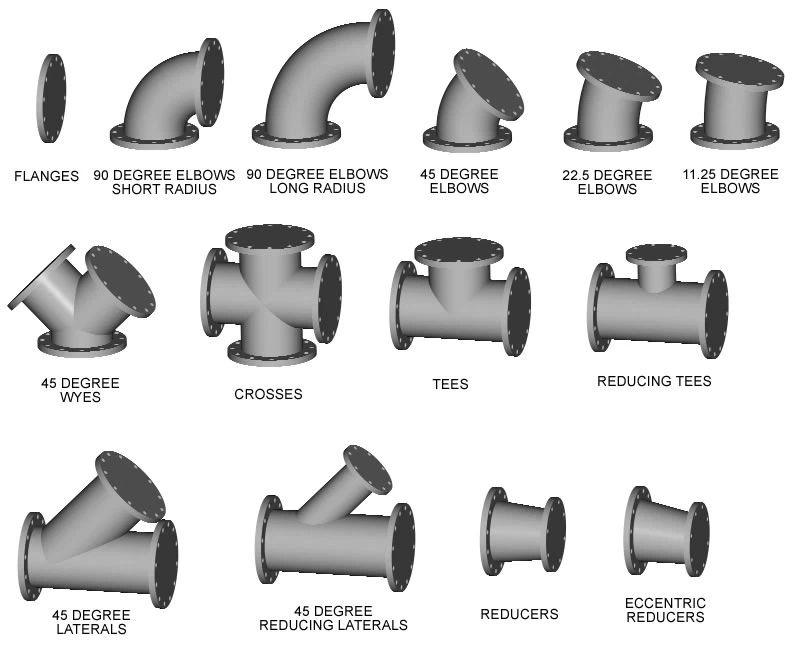

Dependiendo de su propósito previsto, los accesorios con bridas pueden tener una serie de perfiles. Para unir dos tuberías en ángulo, los accesorios de codo tienen una forma curva con bridas en cada extremo para una conexión más estable. Un accesorio con brida en forma de T conecta dos tubos en un solo tramo con un tubo perpendicular, mientras que un accesorio en forma de Y conecta tres tubos que se extienden en tres ángulos. Algunos accesorios con bridas pueden tener una configuración de cuatro vías o en forma de cruz para permitir cuatro tuberías independientes.
Numerosos accesorios bridados se utilizan junto con juntas específicas para evitar fugas en la unión de dos tuberías. Estas juntas a veces se denominan "juntas tóricas" y están construidas con caucho o materiales sintéticos. Cuando los accesorios bridados se fabrican con tolerancias extremadamente precisas y la cara de la brida es muy suave, es posible que la prevención de fugas no requiera el uso de una junta. En ciertas circunstancias, se puede usar grasa o lubricante en lugar de una junta tórica para ayudar a sellar cualquier espacio entre las bridas.
