El tamaño de la tubería y la clase de presión requerida para la aplicación determinan las dimensiones de la brida. Las bridas están estandarizadas de acuerdo con publicaciones de organizaciones como ASME, MSS y API, entre otras.
¿Qué es PCD para brida?
Diámetro del círculo
¿Qué es PCD? El PCD de una brida es una de las dimensiones críticas. PCD (diámetro del círculo de paso) es el diámetro de un círculo que pasa por cada uno de los orificios de los pernos.

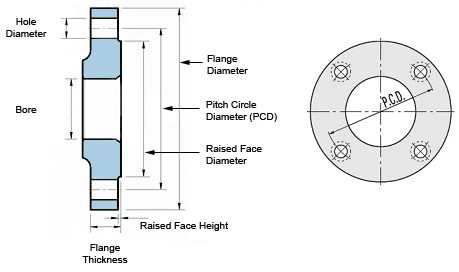

MEDICIÓN DE UNA BRIDA COMÚN
Es crucial elegir la brida correcta. Para una coincidencia exacta, mida su brida de acuerdo con las instrucciones a continuación y compare los resultados con las dimensiones de las bridas que ofrece The Metal Company. El diámetro del círculo de paso (PCD), que puede determinar si los orificios de los pernos de la brida se alinearán, es una de las medidas más importantes.
A: DIÁMETRO INTERIOR
De un lado del orificio interno al otro lado del orificio, mida a través del centro.
B: DIÁMETRO EXTERIOR
De un borde externo de la brida al otro, mida a través del centro.
C: DIÁMETRO DEL CÍRCULO DE PASO (PCD)
Mida desde el centro de un orificio para perno hasta el centro del otro. También se puede medir la distancia entre el borde interno del orificio del perno en el lado opuesto y el borde externo del orificio del perno.
D: TAMAÑO DEL AGUJERO
Mida a través del centro de un orificio para perno de borde a borde. En términos generales, será un poco más grande que el perno métrico que se usa.
E: ESPESOR
Mida la distancia entre los bordes de la cara plana.
