Las juntas son componentes cruciales en las conexiones bridadas, ya que proporcionan un sello entre las caras de las bridas de acoplamiento para evitar fugas de fluidos o gases. Hay varios tipos de juntas disponibles, cada una diseñada para aplicaciones y condiciones de funcionamiento específicas. A continuación se muestran algunos tipos comunes de juntas para bridas y sus usos:
1. Juntas no metálicas:

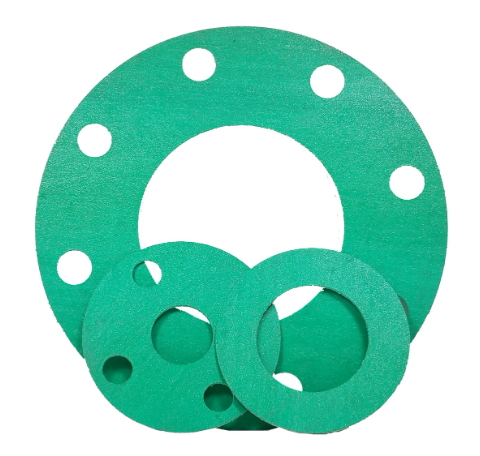

- Juntas comprimidas sin asbesto (CNA):Fabricado a partir de fibras sintéticas y rellenos unidos con elastómeros. Son adecuados para aplicaciones de uso general donde existen condiciones moderadas de temperatura y presión.
- Juntas de Goma (Neopreno, EPDM, Nitrilo):Estas juntas están hechas de varios tipos de materiales de caucho y son adecuadas para aplicaciones que requieren resistencia al agua, a la intemperie y a algunos productos químicos. Se utilizan comúnmente en aplicaciones de baja presión y baja temperatura.

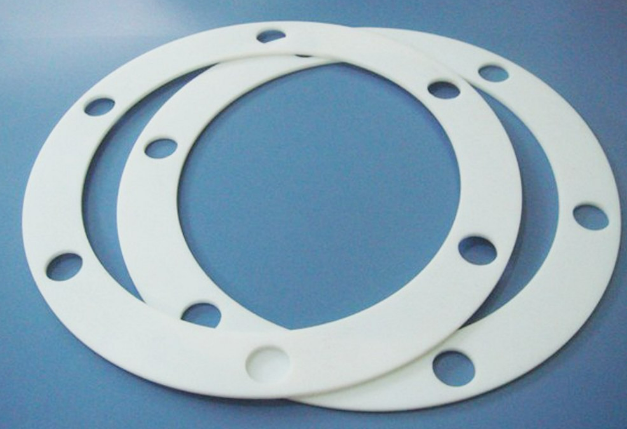

- Juntas de PTFE (Politetrafluoroetileno):Conocidos por su excelente resistencia química y propiedades de baja fricción. Las juntas de PTFE son adecuadas para aplicaciones corrosivas y de alta temperatura, como en las industrias química y farmacéutica.
2. Juntas Metálicas:

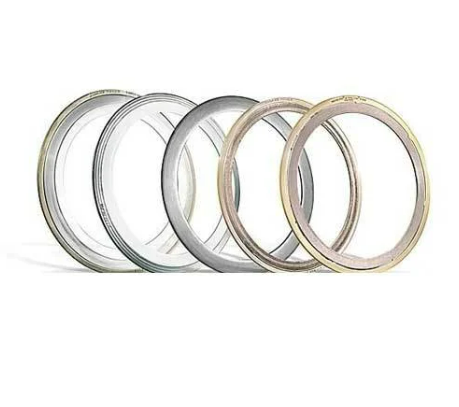

- Juntas enrolladas en espiral:Construido con capas alternas de tira metálica y material de relleno (generalmente grafito o PTFE). Las juntas enrolladas en espiral son adecuadas para aplicaciones de alta presión y alta temperatura y proporcionan una excelente resistencia y rendimiento de sellado.
- Juntas de junta anular:Diseñado para sellar conexiones bridadas en aplicaciones de alta presión y alta temperatura, como tuberías de petróleo y gas. Están hechos de materiales metálicos (p. ej., hierro dulce, acero inoxidable) y presentan una forma de anillo única con una sección transversal trapezoidal.
3. Juntas compuestas:
- Juntas Kammprofile:Construido con un núcleo metálico y material de revestimiento (por ejemplo, grafito, PTFE) en ambos lados. Las juntas Kammprofile combinan la resistencia del metal con la resiliencia de los materiales no metálicos, lo que las hace adecuadas para una amplia gama de condiciones de temperatura y presión.
- Juntas de Metal Corrugado:Fabricado a partir de finas láminas metálicas con perfiles ondulados o dentados. Las juntas de metal corrugado son adecuadas para aplicaciones de alta presión y alta temperatura y brindan un excelente rendimiento de sellado y resistencia a la rotación de la brida.
4. Juntas de PTFE expandido:
- Fabricadas con material de PTFE expandido, estas juntas ofrecen una excelente resistencia química y adaptabilidad. Son adecuados para sellar superficies de bridas irregulares o dañadas y se utilizan comúnmente en aplicaciones farmacéuticas y de procesamiento químico.
5. Juntas de actualización:
- Diseñado para modernizar conexiones bridadas existentes sin necesidad de mecanizar o modificar las caras de las bridas. Las juntas de adaptación están disponibles en varios materiales y configuraciones para adaptarse a diferentes requisitos de aplicación.
Estos son sólo algunos ejemplos de los tipos de juntas disponibles para conexiones bridadas. La selección del tipo de junta apropiado depende de factores como las condiciones de funcionamiento, la temperatura, la presión, la compatibilidad de los fluidos y el acabado de la cara de la brida. Es esencial elegir la junta adecuada para su aplicación específica para garantizar un sellado confiable y sin fugas.
