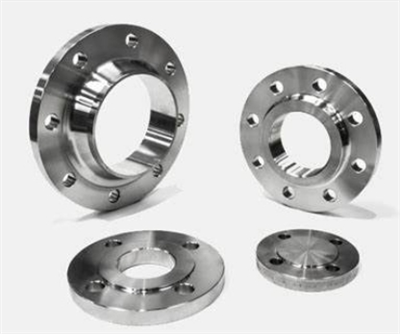

Brida SS de 600 lb/900 lb
Bridas de alta presión para aplicaciones de procesos críticos
Fabricación SSMbridas de acero inoxidable de 600 lb y 900 lbque se encuentranASME B16.5 Normaspara las aplicaciones industriales más exigentes. Nuestras bridas de clase pesada están diseñadas paraRefinería, petroquímica y generación de energíasistemas que requieren contención de presión superior.
Especificaciones de brida de 600 lb/900 lb
1. Comparación técnica
| Parámetro | Bridas de 600 lb | Bridas de 900 lb |
|---|---|---|
| Rango de tamaño | ½" - 24" | ½" - 24" |
| Calificación de presión | 1440 psi @ 100 grados F | 2160 psi @ 100 grados F |
| Espesor | 30-50% más grueso que 300 lb | 50-70% más grueso que 300 lb |
| Círculo de perno | Diseño reforzado | Patrón extra pesado |
| Materiales comunes | 316L, 317L, 321 | 316L, 317L, 321, 347 |
2. Características de diseño mejoradas
| Característica | Beneficios de 600 lb/900 lb |
|---|---|
| Centro extendido | Mejor distribución de estrés |
| Ranuras de precisión RTJ | Sellado de metal a metal |
| Cuerpo de brida engrosada | Mayor contención de presión |
| Patrón de perno pesado | Mantiene el sello bajo vibración |
3. Calificaciones de temperatura a presión
| Temperatura (grado f) | 600 lb (psi) | 900 lb (psi) |
|---|---|---|
| 100 | 1440 | 2160 |
| 200 | 1310 | 1965 |
| 300 | 1200 | 1800 |
| 400 | 1100 | 1650 |
| 500 | 1100 | 1650 |
Proceso de fabricación
Producción de servicio pesado
Selección de aleación especial- Materiales de resistencia de alto rendimiento
Falsificación de precisión- 10, 000- toneladas de prensas hidráulicas
Tratamiento térmico controlado- Para una microestructura óptima
Mecanizado CNC- ± 0. 025 mm tolerancia en superficies críticas
Pruebas no destructivas- Examen completo de UT/RT
Seguro de calidad
Verificación 100% dimensional
Identificación de material positivo
Inspección de penetrantes líquidos
Prueba ultrasónica (UT)
Pruebas radiográficas (RT) para 900 lb
Prueba de dureza en todas las secciones
Configuraciones disponibles
Tipos de brida
Cuello de soldadura- Preparación de soldadura de penetración completa
RTJ Blind- Cierres de alta presión
Hub pesado especial- Para condiciones extremas
Integral reforzado- Para el servicio cíclico
Opciones de material
316L- Resistencia a la corrosión estándar
317L- Resistencia ácida mejorada
321/347- Estabilidad a alta temperatura
Dúplex 2205- Para entornos de cloruro
Aleación 20- Resistencia química especial
Aplicaciones de la industria
Utiliza el servicio crítico
• Tuberías de alta presión de refinería
• Sistemas de reactores petroquímicos
• Encabezados de vapor de planta de energía
• Risers de producción en alta mar
• Equipo de procesamiento de GNL
¿Por qué elegir bridas de clase pesada SSM?
✔ Cumplimiento completo de ASME B16.5
✔ Certificaciones de material adicional(Nace, ped)
✔ Estándar de prueba radiográfica en 900 lb
✔ Tiempos de entrega competitivospara bridas de clase pesada
✔ IngenieríaPara aplicaciones críticas
